Приспособление фиксирующее точку измерений электрохимического потенциала (ПТИ.ПТМ)
Цена по запросу
ПТИ.ПТМ обозначает на местности возможное место установки переносного медносульфатного электрода сравнения для выполнения работ по измерению защитного потенциала стальных подземных трубопроводов и сооружений. Обеспечивает защиту точки измерения от мусора, камней и атмосферных осадков.
Предназначено для размещения на площадках с асфальтным или бетонным покрытием компрессорных станций (КС), дожимных компрессорных станций (ДКС), станций подземного хранения газа (СПХГ), газораспределительных станций (ГРС), в городских условиях и других местах.

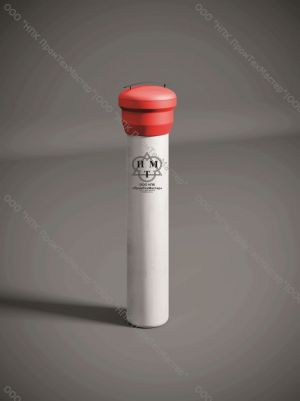

Конструкция ПТИ представляет собой трубу из негорючего атмосферостойкого и ударостойкого, минерализированного пластика с крышкой.
ПТИ выдерживает механические нагрузки до 150 кН (15000 кгс), а наличие ярко-красной окраски облегчает визуальное определение на местности приспособления.
Изготавливаются в климатическом исполнении «УХЛ1», согласно ГОСТ 15150.
ПТИ.ПТМ выпускается в стандартной комплектации или в соответствии с требованиями Заказчика. Срок службы изделий составляет не менее 30 лет при соблюдении правил эксплуатации.
| Наименование изделия и тип исполнения | Диаметр A, мм | Диаметр B, мм | Длина L, мм | Масса, кг |
| ПТИ.ПТМ тип 0,5 | 160,0 ± 3 | 150,0 ± 3 | 500 | 0,95 |
| ПТИ.ПТМ тип 1,0 | 160,0 ± 3 | 150,0 ± 3 | 1000 | 1,5 |
| ПТИ.ПТМ тип 1,5 | 160,0 ± 3 | 150,0 ± 3 | 1500 | 2,0 |
| ПТИ.ПТМ тип 2,0 | 160,0 ± 3 | 150,0 ± 3 | 2000 | 2,5 |
| ПТИ.ПТМ тип 2,5 | 160,0 ± 3 | 150,0 ± 3 | 2500 | 3,0 |
| ПТИ.ПТМ тип 3,0 | 160,0 ± 3 | 150,0 ± 3 | 3000 | 3,0 |
Комплект поставки:
- Приспособление фиксирующее точку измерения защитного потенциала типа ПТИ.ПТМ;
- Крышка;
- Руководство по эксплуатации;
- Упаковка.
| Диаметр крышки, мм | 160 |
|---|---|
| Диаметр трубы, мм | 150 |
| Длина, мм | 500…3000 |
| Масса, кг | 0,95…3,5 |
Условное обозначение
