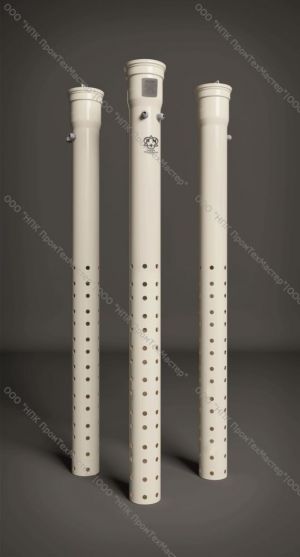

КУ.ПТМ контейнер установочный для стационарных электродов сравнения

Купить КУ.ПТМ рекомендуется для выполнения монтажных работ по установке медносульфатных ЭС.

Заказать модель контейнера установочного можно в нескольких вариантах по длине. Использование КУ позволяет выполнить беспрепятственный монтаж ЭС и продиагностировать его работоспособность. При помощи установочного контейнера происходит надежная и простая фиксация ЭСМС.

Конструкция и размеры контейнера приведены на рисунке 1.

1 – колонка (труба ПВХ);

2 – кольцо уплотнительное;

3 – контактные зажимы;

4 – кабельные вводы;

5 – кабельные выводы;

6 – кабельные наконечники;

7 – крышка;

8 – ручка;

9 – уплотнитель;

10 – втулки.

Рисунок 1 - Контейнер КУ.ПТМ для установки электродов сравнения.

Характеристики товара

Внутренний диаметр контейнера установочного – 16 см, длина, предусмотренная производителем – 220 см. Заказчик может самостоятельно указать нужную длину контейнера при оформлении заказа. От этого будет скорректирована цена на КУ.ПТМ для СЭС.

Материал изготовления корпуса контейнера пластифицированный ПВХ и соответствует требованиям ГОСТа. КУ.ПТМ оснащен контактными зажимами для выполнения подключения кабеля и дальнейшего его вывода на пункт контрольных измерений (КИП). Выводы измерительных проводов полностью герметичны.

Для обеспечения электролитического контакта с грунтом нижняя часть контейнера имеет круговую перфорацию. Верх КУ оснащен крышкой с прокладкой для герметичности корпуса. Доставка контейнера установочного и его параметры длины обсуждаются индивидуально. Установленный производителем срок эксплуатации – не менее 15 лет.

Схема установки электрода сравнения в установочный контейнер КУ.ПТМ приведена на рисунке 2. Рекомендуемое расстояние расположения контейнера от защищаемого объекта 100 – 150 мм.

1. Трубопровод (защищаемое подземное сооружение);
2. Контрольный вывод от трубопровода;
3. Электрод сравнения;
4. Кабельный вывод электрода сравнения;
5. Вспомогательный электрод;
6. Кабельный вывод вспомогательного электрода;
7. Перемычка;
8. Установочный контейнер;
9. Крышка;
10. Установочный трос;
11. Клеммная плата;
12. Засыпка грунтом с проливкой водой;
13. Герметичные вводы;
14. Контрольно-измерительный пункт.

Рисунок 2 – Схема установки электрода сравнения в установочный контейнер.
