Анодные заземлители
Анодные заземлители предназначены для использования в качестве малорастворимых анодных заземлений в установках катодной защиты магистральных трубопроводов и других металлических сооружений.
ООО НПК «ПромТехМастер» имеет свою линию по производству анодных заземлителей, что позволяет производить продукцию согласно техническому
заданию любых габаритов с соответствующими характеристиками для защиты объектов любой сложности с высокой плотностью коммуникаций.
Преимущества анодных заземлителей производства ПТМ:
- Специальный соединительный кабель собственного производства КГН-ХЛ-ЭХЗ-У, имеющий усиленную изоляцию и оболочку, с увеличенным сроком службы не менее 30 лет.
- Снижено сопротивление растеканию тока за счет улучшенной формулы коксо-минерального активатора КМА.ПТМ собственного производства.
- Достигнута равномерность растворения анодного заземлителя за счет применения усовершенствованной геометрической формы, обеспечивающей экспоненциальное распространение тока по всей поверхности рабочего элемента.
- Бандаж глубинного анодного заземлителя выдерживает нагрузку не менее 45 кН (4500 кгс).
Изделия применяются в системах катодной защиты:
- магистральных, промысловых и иных трубопроводов, и многониточных систем трубопроводов в любых грунтах, включая скальные, засушливые, пустынные и многолетнемерзлые;
- разветвленных коммуникаций компрессорных, газораспределительных, нефтеперекачивающих станций, теплоэлектростанций и промышленных площадок иного назначения;
- технологических резервуаров любого назначения;
- портовых и причальных сооружений, морских платформ и иных гидротехнических сооружений.

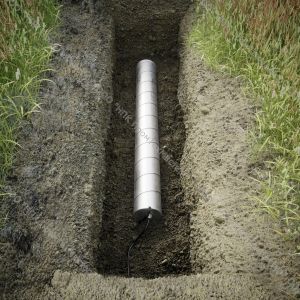

Анодный заземлитель поверхностный представляет собой защитный кожух, изготовленный из тонколистовой оцинкованной стали толщиной не менее 0,5 мм, в котором по центру размещен рабочий элемент, свободное пространство заполнено коксо-минеральным активатором торговой марки КМА.ПТМ. Длина кабельного вывода в стандартной комплектации составляет 2 м. Защитный кожух, применяемый для анодного заземлителя, предотвращает высыпание активатора при хранении, равномерно распределяет засыпку вдоль рабочего элемента, обеспечивает надежность при транспортировке и монтаже, способствует распространению анодного тока от поверхности рабочего элемента анодного заземлителя. При непосредственной работе в грунте кожух быстро растворяется. Для удобства монтажа и погрузочно-разгрузочных работ анодный заземлитель снабжен монтажной ручкой.
Анодный заземлитель для глубинного заземления представляет собой защитный кожух, закрепленный в бандаже. Бандаж позволяет собирать комплектные анодные заземлители в колонну, тем самым повышая максимальную токовую нагрузку и снижая переходное сопротивление, монтировать в скважину и опускать их на проектную глубину.
