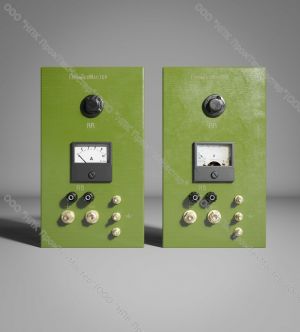

Блок совместной защиты (БСЗ)
Цена по запросу
Блок БСЗ используется для обеспечения протекания тока от одного общего входа к одному или нескольким выходам и предназначен для одновременной совместной защиты нескольких подземных стальных трубопроводов (сооружений) от одной станции катодной защиты (СКЗ) с целью устранения взаимного влияния потенциалов соседних трубопроводов (сооружений) путем распределения и установки защитного потенциала, установленного на каждом подземном трубопроводе (сооружении) для обеспечения защиты от
коррозии.
Блок совместной защиты (БСЗ) производства ООО НПК «ПромТехМастер» применяется в широком спектре областей. Блоки могут быть использованы в:
- Системах электрохимической защиты внешней поверхности подземных стальных магистральных трубопроводов, используемых для транспортировки природного газа, нефти и нефтепродуктов, а также отводов от них.
- Трубопроводах компрессорных, газораспределительных, перекачивающих и насосных станций, а также нефтебаз.
- В важных компонентах нефтегазовых сооружений, в т.ч. резервуарах и обсадных колоннах скважин.
- Установки комплексной подготовки газа и нефти в подземных хранилищах газа.
- Магистральных трубопроводах, соединенные с трубопроводами теплоэлектростанций и других промышленных площадок, должны быть защищены от коррозии.
- Для обеспечения защиты от грунтовой коррозии подземных стальных нефтепроводов, газопроводов, емкостей, резервуаров и других коммуникационных сетей и сооружений, должна соответствовать требованиям ГОСТ Р 51164 и ГОСТ 9.602.
Блоки совместной защиты предназначены для работы и защиты подземных коммуникаций и металлических сооружений от электрохимических воздействий. В схемах совместной катодной защиты, блок совместной защиты (БСЗ) выполняет функцию электрохимической защиты подземных металлических сооружений. Они обеспечивают исключение негативного влияния соседних подземных металлических сооружений друг на друга и предназначены для электрохимической защиты.
Различные типы исполнений блоков совместной защиты бсз позволяют распределить выходной ток выпрямителя на защищаемые сооружения и установить оптимальный защитный ток для каждого из них. Это обеспечивает эффективную катодную защиту и предотвращает коррозию металлических сооружений. Купить блоки совместной защиты можно на сайте компании ООО НПК «ПромТехМастер».
При размещении блока защиты бсз в зависимости от исполнения обеспечивается их функционирование:
- Открытое размещение (относится к категории размещения – 1 по ГОСТ 15150);
- В определенных укрытиях (относится к категории размещения – 2 по ГОСТ 151509).
БСЗ выполняется по климатическим исполнениям У или УХЛ, соответствуя категории размещением 1 или 2, в соответствии с ГОСТами 15150 и 151509, сохраняя тем самым свою работоспособность во время воздействия климатических факторов внешней среды.
- Для исполнения У с категорией размещения 1 и 2, работоспособность осуществляется при температурном режиме от +45°С до -45°С;
- Для исполнения УХЛ с категорией размещения 1 и 2, работоспособность происходит при температуре окружающей среды от +40°С до -60°С и атмосферном давлении от 84,0 до 106,7 кПа (от 630 до 800 мм рт. ст.).
Учитывая условия, связанные с эксплуатацией и индивидуального исполнения, БСЗ устанавливаются на следующие объекты:
- в электротехническом шкафу (Ш), в котором обеспечен необходимый уровень защиты оболочки;
- в конструкцию, связанную с контрольно-измерительным пунктом (далее - КИП);
- в водозащищённый корпус (В), обладающий степенью защиты IP67.
Кроме этого, они могут содержать такие элементы, как:
- Цифровой или аналоговый индикатор, представляющий собой встроенный измерительный прибор или устройство контроля тока;
- Устройства, которые связаны с системами коррозионного мониторинга;
- Другие дополнительные устройства.
Благодаря готовому техническому решению БСЗ.ПТМ может обеспечиваться проведение подключения каналов двух типов: с «обратной», или с «прямой» проводимостью.
По видам регулирования, такие элементы подразделяются на блоки совместной защиты типа:
- резисторные (БСЗД) с имеющимся дискретным регулированием силы тока ручного типа;
- реостатные (БСЗП), обладающих плавным регулированием силы тока ручного типа;
- электронные (БСЗЭ), имеющих плавным регулированием силы тока ручного и/или автоматического типа.
Каждый сможет блок бсз купить на нашем сайте. Мы предлагаем качественные БСЗ любых типов, выполняем доставку необходимых компонентов на выгодных условиях по всей России.
Количество каналов протекания тока, кроме БСЗД-В | от 1 до 6 |
---|---|
Количество каналов протекания БСЗД-В | 1 |
Максимальный номинальный постоянный ток одного канала БСЗД-В | 5,0 |
Общий номинальный постоянный ток всех каналов БСЗ, А | не более l00 |
Максимальное импульсное обратное напряжение между клеммами (вход и выход), В | 1200 В |
Напряжение ограничения устройств защиты от перенапряжений в БСЗ | не менее 220В |
Сопротивление изоляции электрических цепей БСЗ относительно корпуса и цепей, электрически не связанных между собой, МОм:- в нормальных климатических условиях | не менее 20 |
- в условиях воздействия верхнего значения относительной влажности (98%) | не менее 0,5 |
Степень защиты, обеспечиваемая оболочкой по ГОСТ 14254-2015:- для обычного исполнения в шкафу (в КИП); | IP34 |
- для водозащищённого исполнения | IP68 |
