КИП с УЗК (устройством закрепления в слабонесущих грунтах)
Цена по запросу

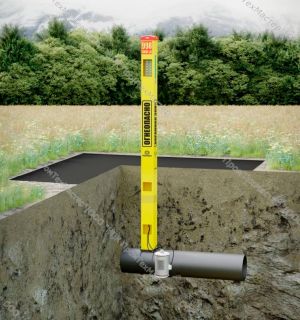

Контрольно-измерительные пункты комплектуются дополнительными устройствами системы противокоррозионной защиты, расширяющими функциональное назначение КИП — устройством крепления стойки КИП в слабонесущих грунтах (УЗК).
Устройство закрепления стойки КИП в слабонесущих (болотистой местности) и сильнопучинистых грунтах.
Устойчивость достигается за счет крепления стойки КИП к трубопроводам диаметром от 100 до 1420 мм.
УЗК состоит из универсальной металлической платформы, которая крепится к трубопроводу с помощью хомутов.
Между трубопроводом и конструкцией УЗК устанавливается диэлектрическая вставка, которая предохраняет изоляцию трубопровода от повреждения.
На металлическую платформу на верхней части трубопровода крепится удлинитель (длина удлинителя согласно ТЗ Заказчика).
Удлинитель выполнен из пластикового профиля, соответствующего типу КИП.
Устройство УЗК может поставляться отдельно.
| Высота стойки, мм | 2000-2500 |
|---|---|
| Ширина стойки, мм | 200 |
| Сечение стойки | квадрат |
| Длина удлинителя, м | По согласованию с Заказчиком |
| УЗК; диаметр трубопровода, мм | 100…1420 |
| Армирование углов стойки | да |
| Степень защиты от внешних воздействий | IP34 |
| Сопротивление стойки на излом, кН, не менее | 5 |
| Допустимые температуры окружающей среды | -60…+60 |
| Материал стойки | морозостойкий непластифицированный |
Условное обозначение
