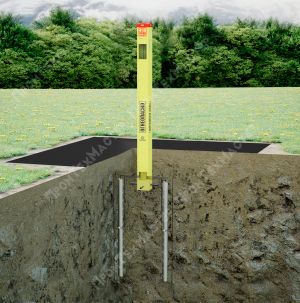

КИП с УКТ (устройством контроля тока анодных заземлителей)
Цена по запросу
Контрольно-измерительные пункты комплектуются дополнительными устройствами системы противокоррозионной защиты, расширяющими функциональное назначение КИП — устройством для контроля анодных заземлителей, протекторов и электрических перемычек УКТ (по каждому блоку с возможностью измерения на шунте).
УКТ применяется в системах катодной и протекторной защиты подземных металлических сооружений от электрохимической коррозии.
Назначение: контроль токов анодных заземлителей, протекторов и электрических перемычек поканально.
Плата УКТ изготавливается из стеклотекстолита, на которую монтируются элементы электрической схемы.
Подключение проводников от анодных заземлителей к плюсовой клемме катодной станции осуществляется через силовой блок устройства контроля тока.
Устройство выпускается двух типов:
- силовой блок с контактами для измерений;
- силовой блок с контактами для измерений и цифровой индикацией.
УКТ обоих типов позволяют проводить измерения тока в каждой цепи переносным измерительным прибором. Во втором типе устройства реализована возможность измерять ток посредством замыкания измерительной цепи индикатора кнопкой, смонтированной напротив соответствующего канала.
Устройство контроля тока УКТ устанавливается внутри стойки КИП.ПТМ (тип П01, тип П02, тип 3).
| Высота стойки, мм | 2000-2500 |
|---|---|
| Ширина стойки, мм | 200 |
| Сечение стойки | квадрат |
| Армирование углов стойки | да |
| Степень защиты от внешних воздействий | IP34 |
| Сопротивление стойки на излом, кН, не менее | 5 |
| Допустимые температуры окружающей среды | -60…+60 |
| Материал стойки | морозостойкий непластифицированный |
Условное обозначение
