АЗПр тип 1 анодные заземлители протяженные

Цена по запросу

Анодные заземлители протяжённые предназначены для использования в качестве малорастворимых анодных заземлений в установках катодной защиты магистральных трубопроводов и других подземных металлических сооружений.

НПК «ПромТехМастер» имеет свою линию по производству протяженного анодного заземлителя, что позволяет производить продукцию согласно техническому заданию любых габаритов с соответствующими характеристиками для защиты объектов любой сложности с высокой плотностью коммуникаций.

Основное применение протяженных анодных  заземлителей – защита промышленных площадок, подземных частей резервуаров, а также участков магистральных трубопроводов, расположенных в высокоомных грунтах (вечномерзлые, скальные, песчаные грунты).

Укладка протяженного анодного заземлителя осуществляется вдоль защищаемого сооружения.

Конструкцией анода предусмотрено исполнение для прокладывания заземлителя в скважинах горизонтально-направленного бурения (ГНБ).

Техническое описание:

АЗПр тип 1 содержит:  размещённый коаксиально вдоль центральной оси рабочий элемент из металлического токопровода и электропроводящей оболочки (графитонаполненный полимер),  активатор, расположенный вокруг рабочего элемента, электропроводящую оболочку и оплетку.

Минеральный активатор выполнен из углеродной засыпки, на основе графитовой муки, а электропроводящая оболочка выполнена из ткани, снаружи которой размещена оплетка. Использован гибкий многопроволочный медный луженый провод.

Изделия имеют следующие отличительные характеристики:

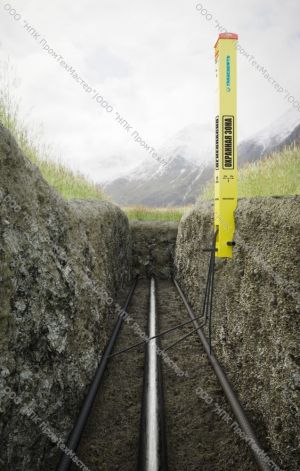

  • монтаж АЗПр-1 производится непосредственно в одной траншее с защищаемой коммуникацией;
  • ремонтнопригодность при использовании в конструкции АЗ токопроводящей трубы и специального геля-наполнителя;
  • собственное производство позволяет выполнить любое требование Заказчика по исполнению АЗПр.
Наружный диаметр рабочего элемента, мм

10…80

Наружный диаметр изделия (диаметр коксовой оболочки в защитной оплетке), мм

36…100

Номинальная удельная токовая нагрузка на погонный метр изделия в сборе, не более, мА/м

50

Максимально допустимая токовая нагрузка на погонный метр изделия в сборе, не более, мА/м

100

Электрохимический эквивалент рабочего элемента, не более, г/(А год)

600

Срок службы, не менее, лет

30

Условное обозначение

azpr_ptm
