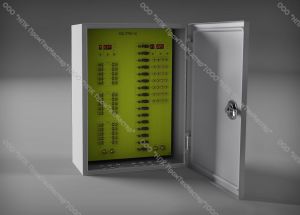

Клеммные шкафы (КШ.ПТМ)

Основные сведения

Клеммный шкаф торговой марки ПТМ, выпускаемый по ТУ 27.12.31-010-19394148-2018 (далее – «КШ.ПТМ», «изделие»), предназначен для применения в системах электрохимической защиты (далее – ЭХЗ) а также для:

• осуществления коммуникации дренажного кабеля защищаемого сооружения и станций катодной защиты (далее – СКЗ) с подключёнными анодными заземлителями;
• распределения и измерения токов анодного заземлителя;
• подключения блока пластин индикаторов скорости коррозии (далее – БПИ) (датчиков скорости коррозии), электродов сравнения, подсистем коррозионного мониторинга ПКМ.ПТМ и других устройств.

КШ.ПТМ изготавливается в соответствии с требованиями ТУ 27.12.31-010-19394148-2019 «Подсистема коррозионного мониторинга ПКМ.ПТМ с дополнительными устройствами: станция дренажной защиты СДЗ.ПТМ, станция катодной защиты СКЗ.ПТМ, блок аварийного включения резерва АВР.ПТМ, блочно-комплектные устройства ЭХЗ БКУ.ЭХЗ.ПТМ, высоковольтный ввод УКЗВ.ПТМ, клеммный шкаф КШ.ПТМ»

КШ.ПТМ по способу защиты обслуживающего персонала от поражения электрическим током соответствуют классу 01 по ГОСТ 12.2.007.0-75 и рассчитан на круглосуточную работу.

Конструкция КШ.ПТМ обеспечивает функционирование при размещении:

• на открытом воздухе (категория размещения 1 по ГОСТ 15150);
• под навесом или в помещениях (категория размещения 2 по ГОСТ 15150).

КШ.ПТМ в зависимости от исполнения соответствует виду климатического исполнения У, УХЛ или ХЛ с категориями размещения 1 или 2 по ГОСТ 15150 и сохраняет свои параметры в процессе воздействия внешних климатических факторов:

• для климатического исполнения У – при температурах от минус 45°С до плюс 40°С;
• для климатического исполнения УХЛ или ХЛ – при температурах от минус 60°С до плюс 40°С;
• относительной влажности воздуха до 98 % при температуре 25 °С;
• атмосферного давления от 86,6 до 106,7 кПа (от 650 до 800 мм рт. ст.);
• эксплуатации в атмосфере типов I-III.

Степень защиты оболочки (корпуса шкафа) зависит от исполнения:

• не ниже IP34 по ГОСТ 14254-96 - для изделий с вентиляционными решетками;
• не ниже IP65 по ГОСТ 14254-96 – для изделий без вентиляционных решеток.

Структура условного обозначения КШ.ПТМ

КШ.ПТМ - Х(ХА) – Х ЭС – Х БПИ - Х – ХХХ

Монтаж и эксплуатацию изделий необходимо производить в соответствии с утвержденной и действующей нормативной, технической и проектной документацией по электрохимической защите от коррозии и устройству заземлений.

Срок службы КШ.ПТМ – не менее 20 лет.

Конструкция шкафа выполнена в вертикальном исполнении с нижним вводом кабеля.

Основные технические характеристики клеммного шкафа КШ.ПТМ  приведены в таблице:

Габаритные размеры могут меняться в зависимости от комплектного исполнения клеммного шкафа.

Шкаф обеспечивает присоединение кабелей с применением кабельных наконечников кольцевых:

• от защищаемого объекта к минусовой клемме и от СКЗ к плюсовой клемме рекомендуется применение кабеля сечением 35 мм2 с применением наконечников кабельных медных луженных ТМЛ по ГОСТ 7386-80 типа
  ТМЛ -35-8
• от анодов рекомендуется применение кабеля сечением 16 мм2 с применением ТМЛ -16-8
• от электродов сравнения с датчиком потенциала, контрольного кабеля от защищаемого объекта и блоков пластин индикаторов скорости коррозии рекомендуется применение кабеля сечением 2,5 мм2 с применением наконечников кольцевых изолированных типа НКИ -2,5-6.

В комплект поставки кабельные наконечники не входят.

Комплект поставки

Комплектность поставки включает в себя:

• Клеммный шкаф – 1 шт.;
• Ключ – 1 шт.;
• Паспорт, совмещенный с руководством по эксплуатации – 1 шт.;
• Принципиальная электрическая схема клеммной панели шкафа – 1шт.

Монтаж и эксплуатация

Доставку изделий к месту установки рекомендуется осуществлять в упаковке завода-изготовителя.

Распаковку изделий необходимо осуществлять средствами, исключающими их повреждение и нарушение маркировки. Подключать шкаф согласно проектной документации, электрической схемой на КШ.ПТМ и маркировкой на клеммной плате.

Перед установкой и введением в эксплуатацию провести внешний осмотр изделия на отсутствие механических повреждений и проверить комплектность поставки.

Подключение кабелей КШ.ПТМ выполнить в соответствии с электрической схемой и маркировкой на клеммной плате.

Схема электрическая принципиальная и схемы подключения являются типовыми для всех модификаций клеммных шкафов в зависимости от технического задания заказчика (количества подключаемых анодов, измерительных цепей от электродов сравнения, датчиков потенциала и датчиков скорости коррозии).

Для контроля величины тока, соответствующего канала, к измерительным зажимам (ЗМЗ) подключают измерительный прибор постоянного тока, предназначенный для работы с шунтом 75 мВ.

Значение тока I(А) через шунт, определяется по формуле:

I = U × Iш/ Uш,

где U - измеренное значение напряжения переносным мили/микровольтметром, мВ;

Iш - номинальный ток шунта, А;

Uш = 75 мВ - номинальное напряжение шунта.

Конструкция шкафа обеспечивает непрерывную работу в течение 6 месяцев без профилактического обслуживания. При профилактическом обслуживании производится проверка надежности затяжки клеммных резьбовых соединений, при необходимости, выполняется протяжка.

Перечень возможных неисправностей КШ.ПТМ и методов их устранения приведен в таблице:

Гарантийные обязательства

Предприятие-изготовитель гарантирует соответствие изделий требованиям технических условий при соблюдении заказчиком правил транспортирования, хранения и эксплуатации.

Гарантийный срок эксплуатации не менее 36 месяцев со дня ввода в эксплуатацию.

Срок хранения клеммного шкафа в упаковке изготовителя до ввода в эксплуатацию — не менее 3 лет.

Устройство должно храниться в помещении, не содержащем агрессивных веществ, вызывающих коррозию.

Предлагаем купить клеммный шкаф торговой марки ПТМ на нашем сайте НПК “ПромТехМастер” по выгодной цене.
